휴대용 위상배열초음파 레일탐상기
(PASS-2000)
위상배열 초음파 탐상 기술 세계 최초 레일 탐상에 적용
특징
- 총 64ch 위상배열 초음파 탐상 기술
- 의료용 초음파 방식을 철도 레일 검사에 세계 최초로 적용하여 성능 입증

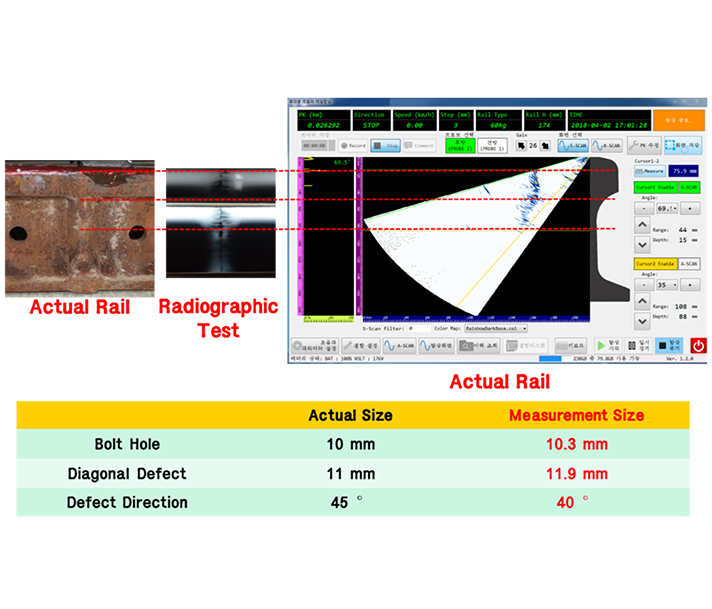

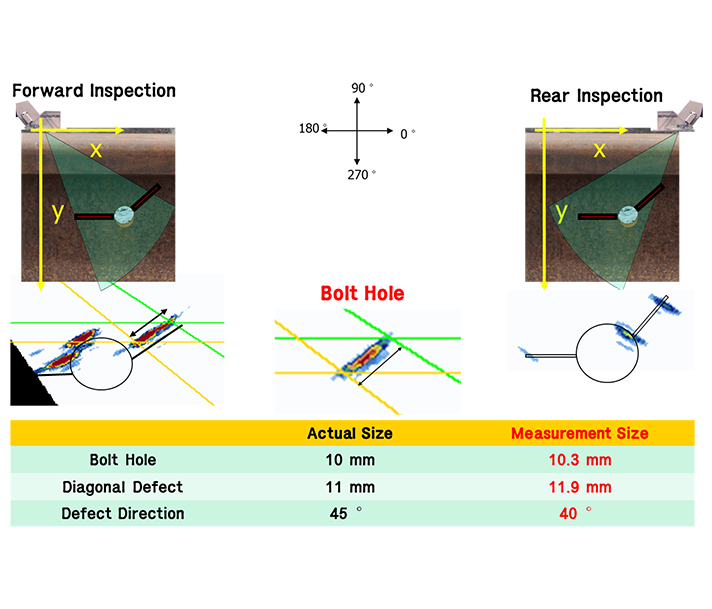

- 단일 초음파 방식에 비해 결함 위치, 깊이, 방향성의 정밀 탐상 가능

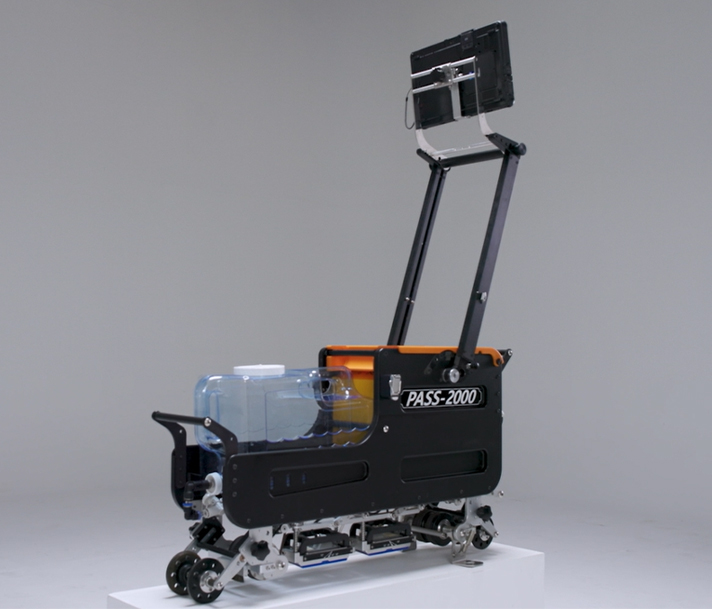

- 접이식 구조의 형태이며, 무게는 20kg이하로 휴대성 용이
- 원터치 방식의 센서 제어를 통한 작업자 편의 증대
구성

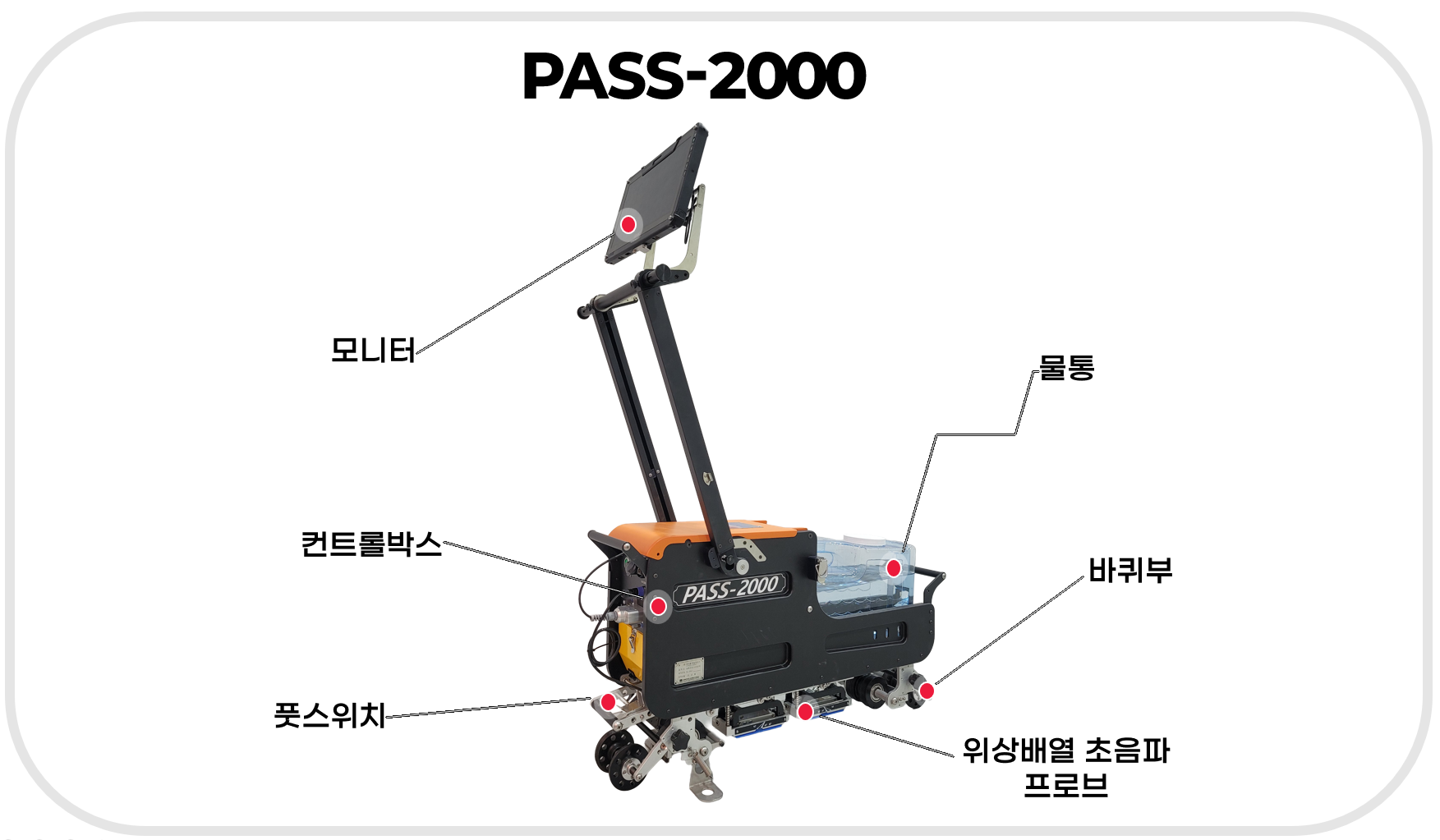

주요제품
-

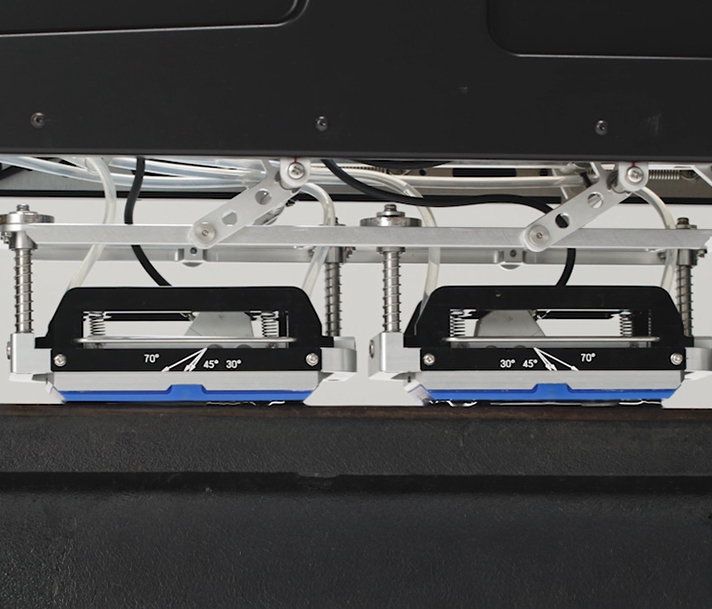

- 위상배열 초음파 프로브
- - 30도 ~ 70도 검측 영역 사용하여 단일 초음파 탐촉자 대비 결함 검출 능력 향상
- 동일 지점에서 취득한 다각도 신호 이미지를 통해 결함의 위치와 크기 파악 용이
- 32채널의 2개를 사용하여 사각지대 최소화
-

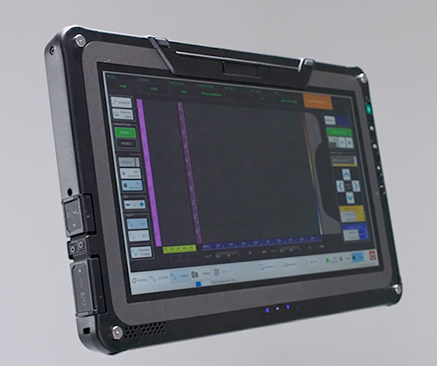

- 태블릿
- - 수집 데이터 확인, 분석, 저장 장치

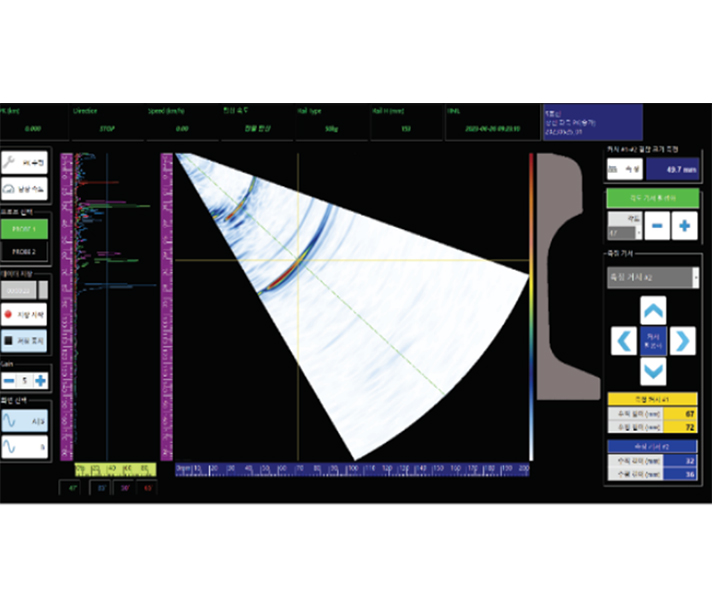

- A스캔, B스캔, S스캔 디스플레이. 결함의 위치 정보, 크기 정보를 제공
- 손잡이볼트로 도구 없이 손쉽게 탈착 가능
-

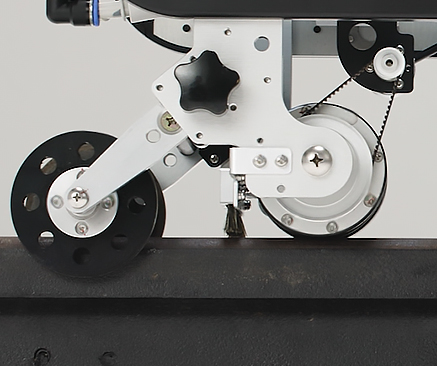

- 주행부 바퀴
- - 주행바퀴에 Encoder가 연결되어 이동하는 동안 위치 정보 자동 계산

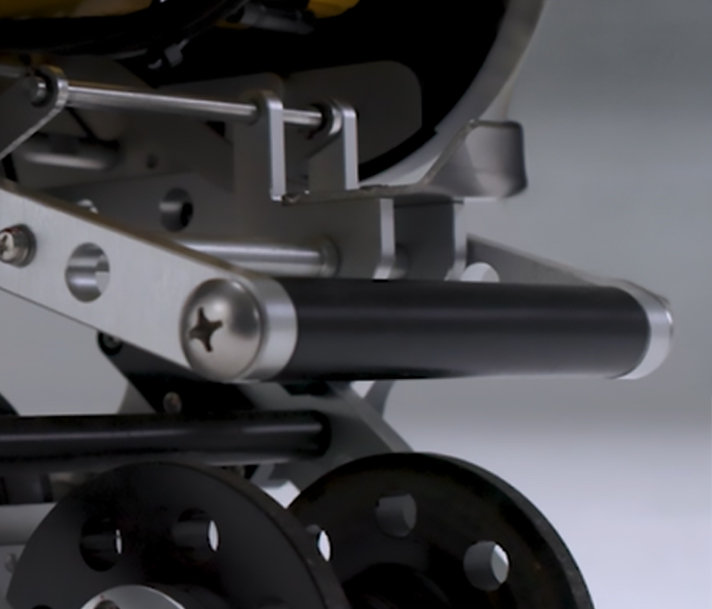

- 가이드 바퀴는 탐상장비가 레일에서 이탈하지 않는 역할을 하며 자동으로 유연하게 확장/축소되어 다양한 레일 종류에 대응 가능
-
- 풋 스위치
- - 풋 원터치 방식으로 탐촉자 하강 및 레일 밀착 가능하며 하강 또는 상승 상태에 맞게 자동으로 물 공급 또는 차단 기능
- 작업자를 고려한 인체공학적 디자인으로 탐상 작업자의 작업 피로도 감소
-

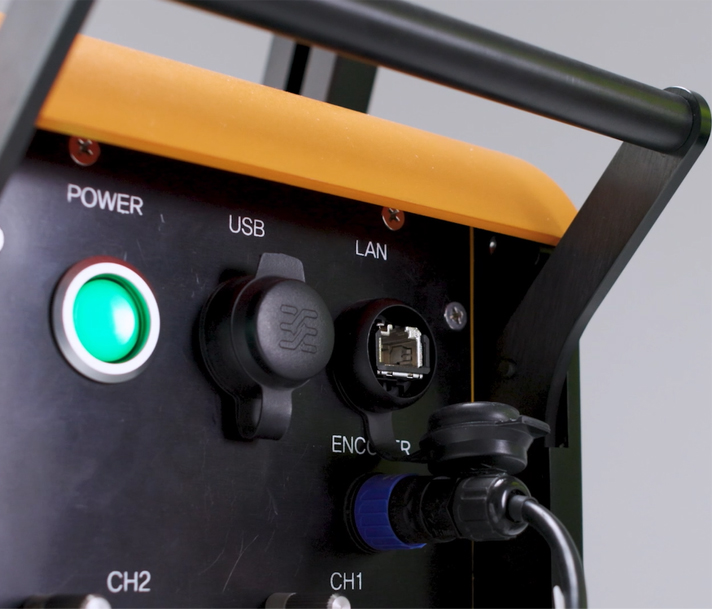

- 컨트롤박스
- - 초음파 데이터를 수집하는 장치
- 수집한 데이터를 태블릿에 전송
-

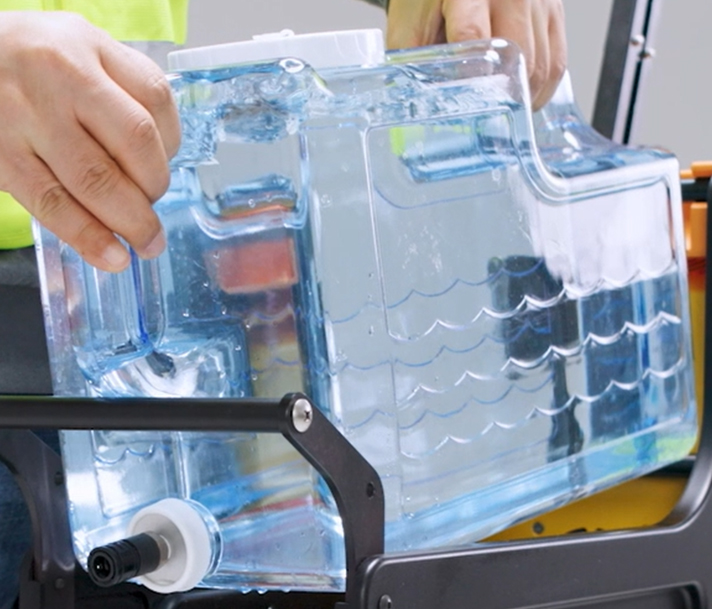

- 물통
- -초음파 탐상에 필요한 매질 역할을 하는 11.3L의 물 공급
인증

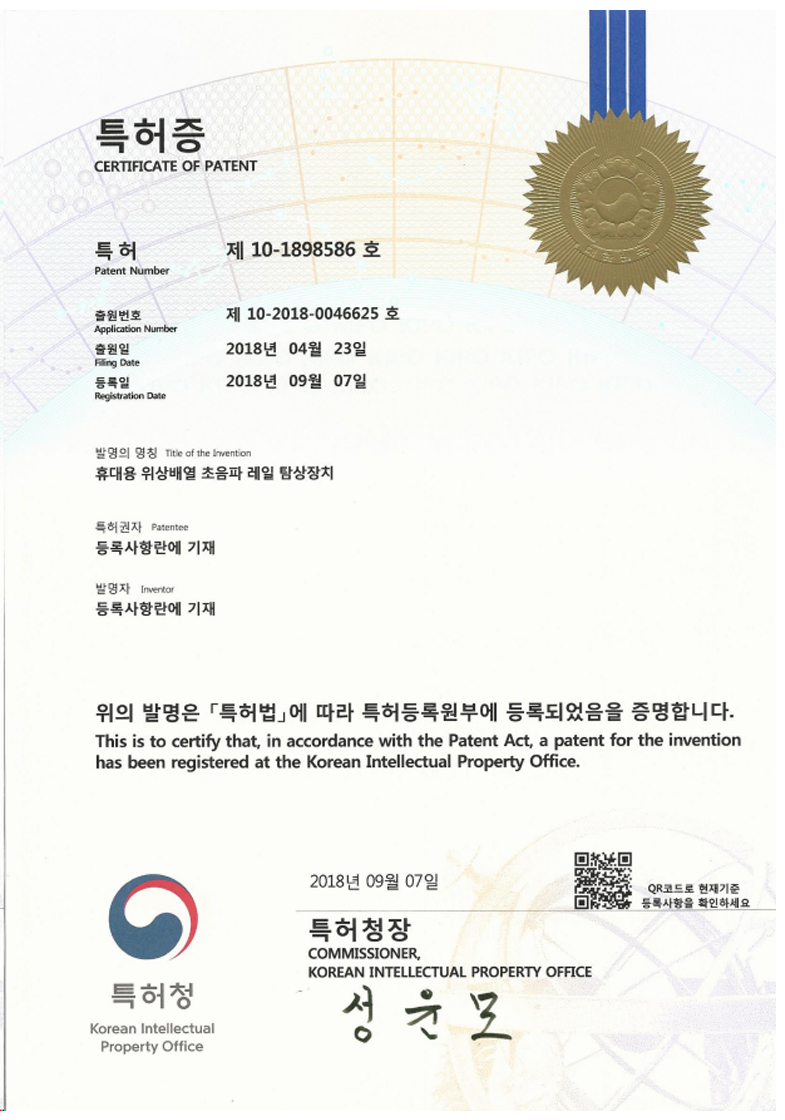

- 국내 특허 - 휴대용 위상배열 초음파 레일탐상장치

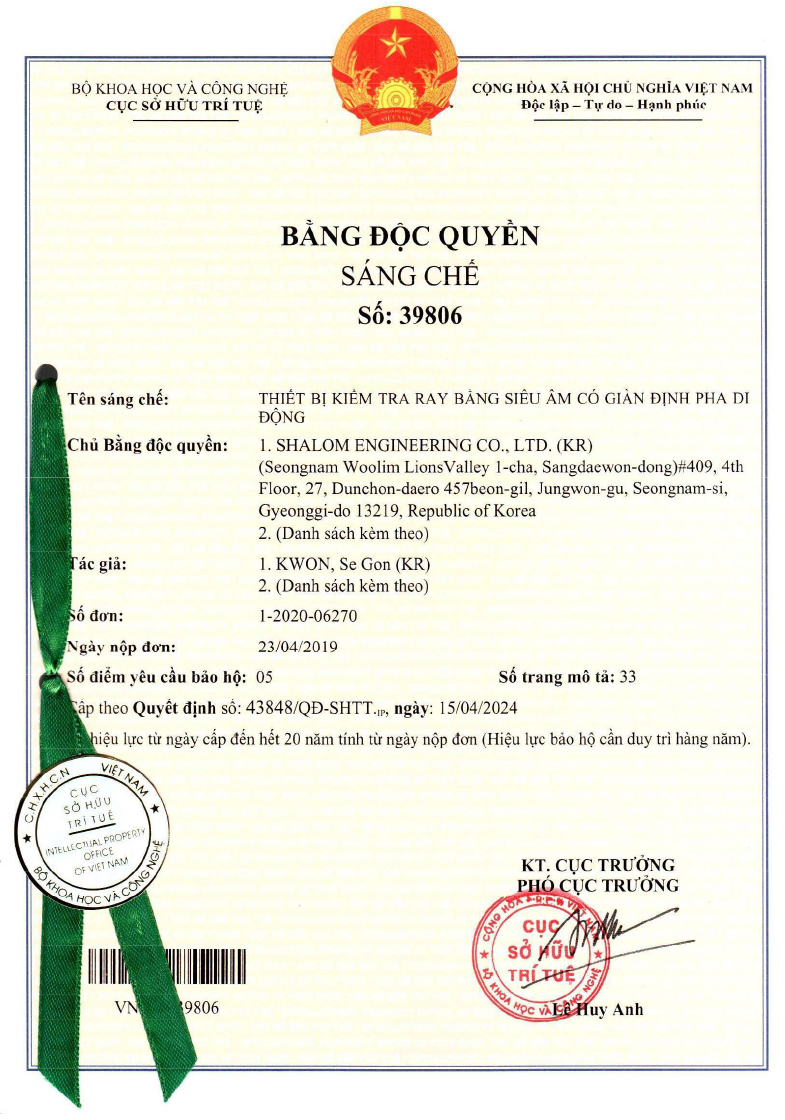

- 국제 특허 - 휴대용 위상배열 레일 초음파 탐상장치
공급실적
- 국내 :
한국철도공사, 서울교통공사, 대구교통공사
- 해외 :
베트남철도공사
