대차세척 자동화설비 (TBWM)

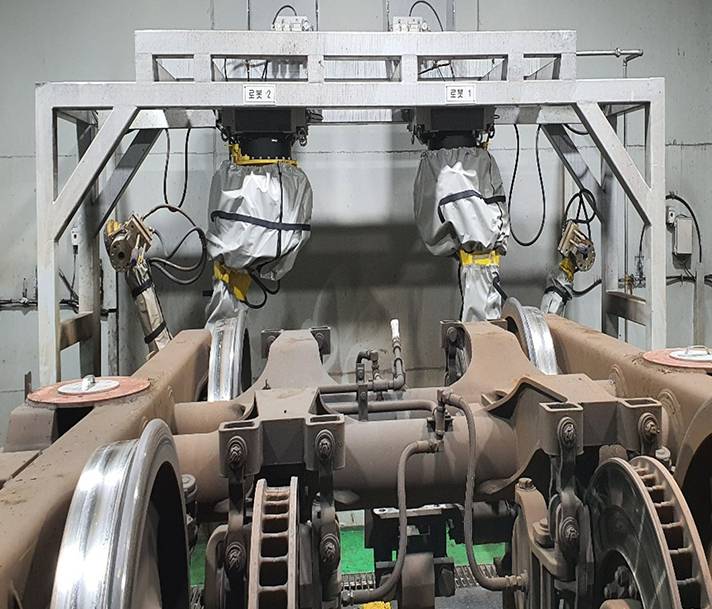

듀얼 로봇을 활용한 원스탑 대차 자동 세척

특징

  • 최신 기술 적용
    - 로봇과 턴테이블 활용한 대차 부위 자동화 세척
    - 약 35분의 신속한 세척 및 우수한 세척력
    - 턴테이블 하부의 그라우팅 시공으로 빠른 배수
    - 유분 처리를 위한 오일스키머 설치된 슬러지 저장장치
    - 토출량 조절밸브 및 역류 방지 적용 배수 펌프 적용



  • 세척 절차
    - 대차운반장치 연결하여 리프트 안착 및 상승
    - 리프트 자동 고정후 출입구 자동 폐쇄

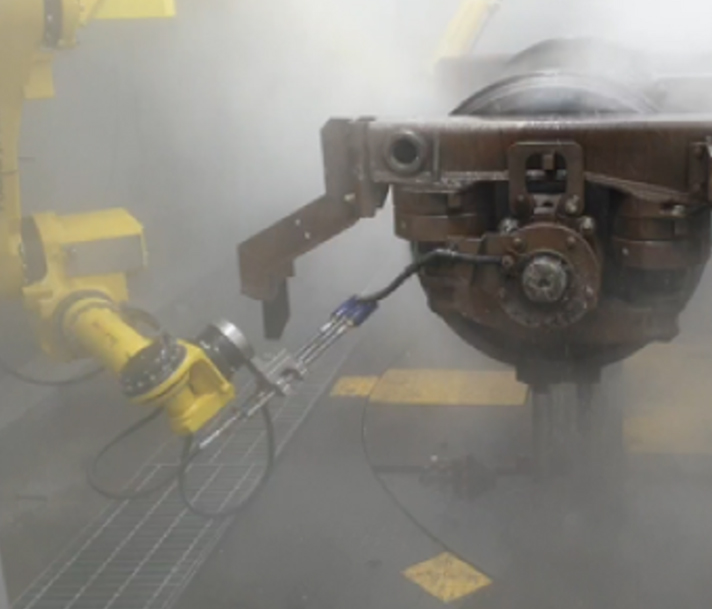

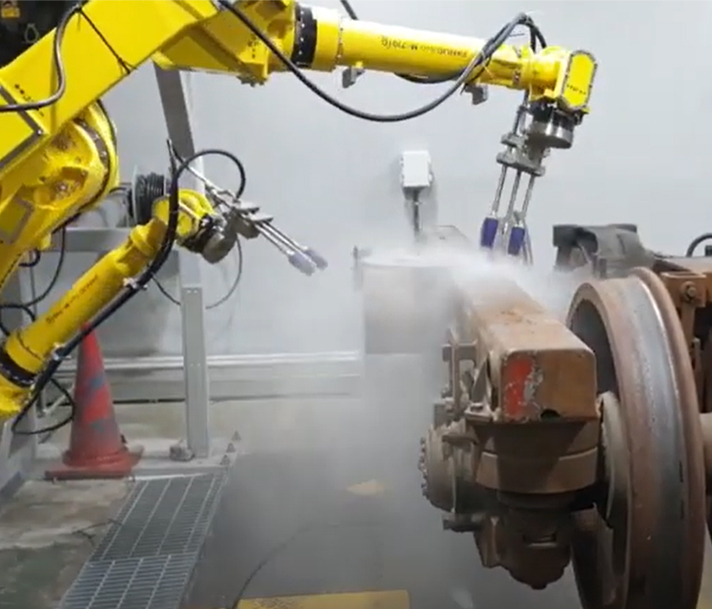

    - 로봇 팔 범위를 고려한 4분할, 듀얼 세척모드로 음영지역 없는 완벽 세척
    - 세척 완료 후 건조모드 자동 작동 및 완료



  • 특장점
    - 대차 인입 후 원스탑으로 세척과 건조 완료
    - 대상체와 제어부간 용이한 작업성으로 세척 및 유지보수 편리

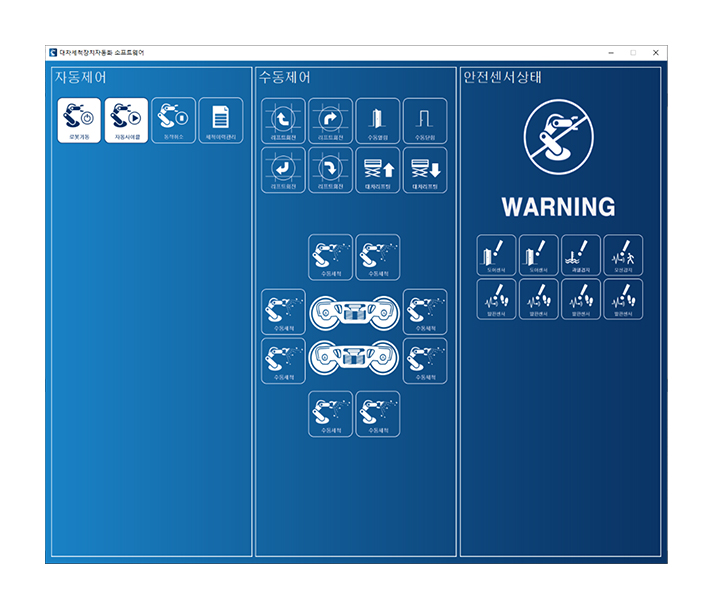

    - 직관적인 그래픽화면으로 간편 제어 조작 및 모니터링 가능
    - 세척 데이터 축적으로 이력 관리 가능
    - 고온수, 고압수의 노출 위험으로부터 인사 사고 예방

주요제품

공급실적

  • 국내 :
    한국철도공사 시흥차량기지, 공항철도 용유차량기지
    GTX-A 운정차량기지
