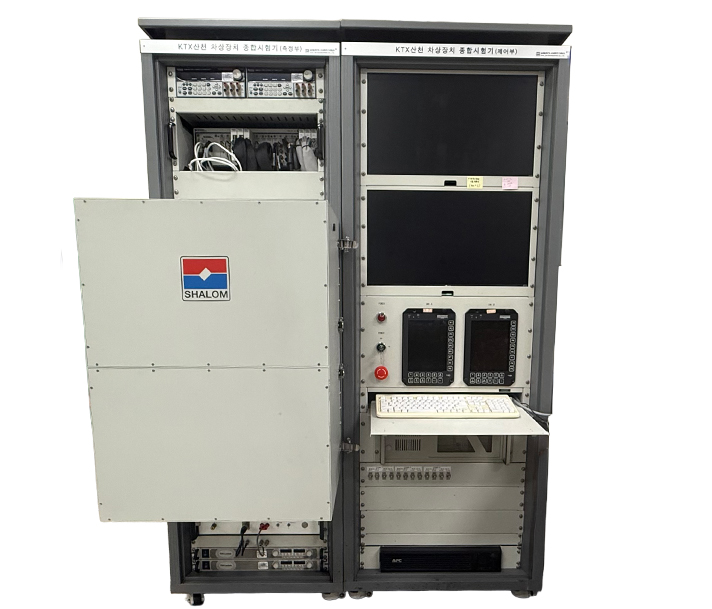

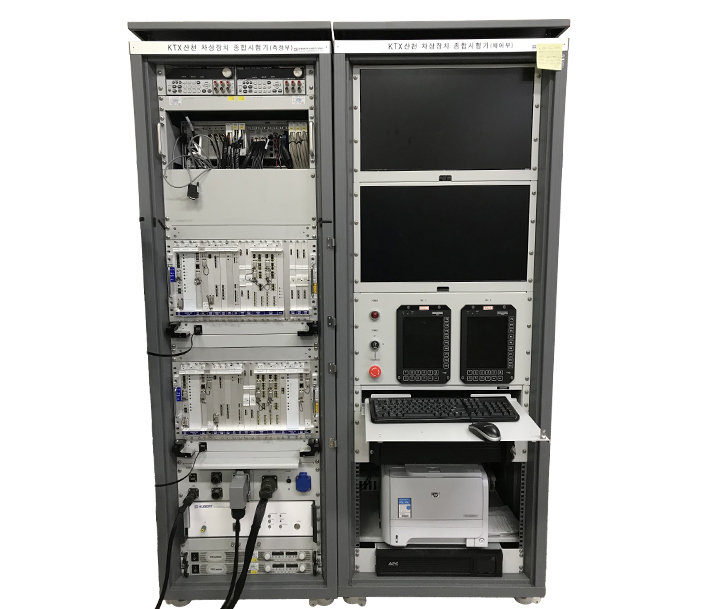

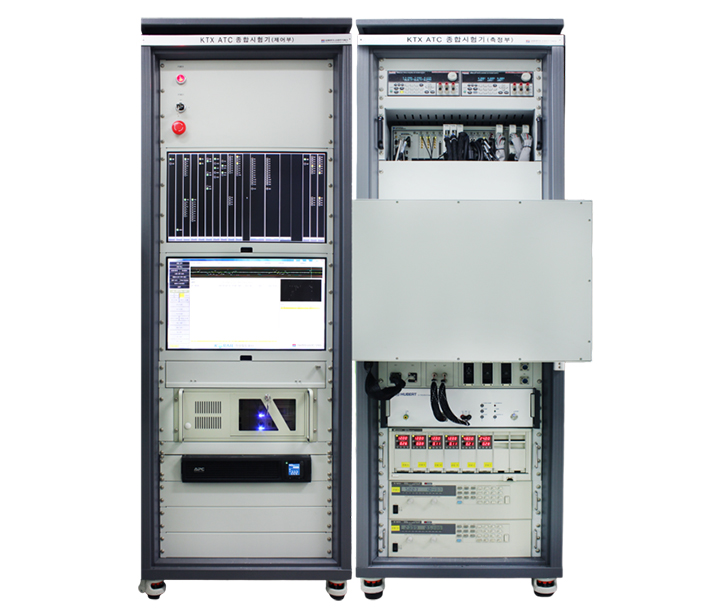

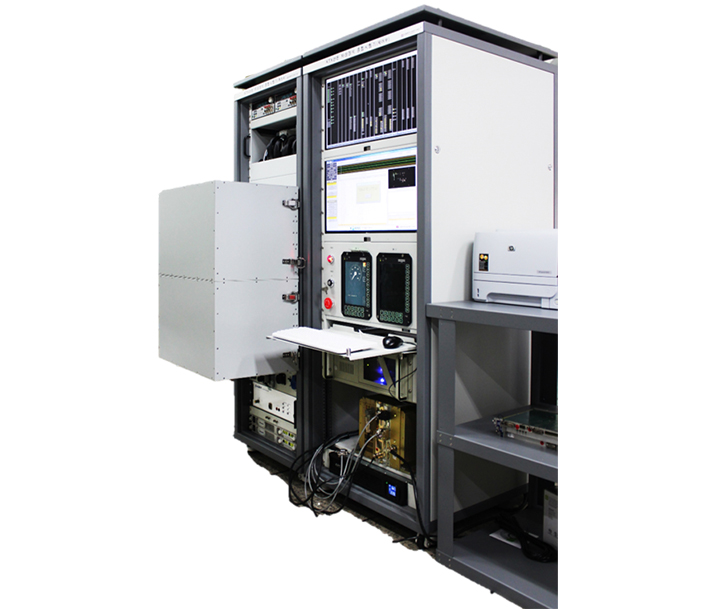

ATP/ATC/ATS 종합시험기
(ERTMS Level1)
(ATP(ERTMS Level 1), ATC, ATS와 같은 각 신호 체계별 동작 시험을 종합적으로 진행하는 시험기
특징
- 특징 및 기능
· 각종 차상장치를 시험기에 설치하여 각 신호체계별 동작 시험을 진행
· PXI SYSTEM을 사용하여 모든 제어 입출력과 신호 발생을 제어
· 자동화된 프로그램 제어에 의한 시험 진행
· 차상장치 동작용 신호 발생
· 시험 대상체와 인터페이스
· VISION 카메라를 이용한 대상체 전면 LED 동작 확인 시험
· 시험 대상체 각 신호체계별(ATP/ATC/ATS) 기능 시험
· 자기진단 시험 기능
- 사양
· 19INCH RACK : 36U Rack
· PXI SYSTEM : 18 Slot MainFrame, Embedded controller
· VISION SYSTEM : CMOS, 2048 x 1088, 49.5fps
· DC POWER SUPPLY : DC 0V ~ 100V, 0 ~ 6A
- ATS 기능 시험 항목
· 5현시 모드 동작시험
· 5현시 특수 모드 시험
· 공사 & 입환 모드 시험
· 3현시 모드 시험
· 열차 기능 시험
· 레벨 전환 시험
· 출발전 시험
- ATC 기능 시험 항목
· 수동 ARM/DISARM 시험
· 자동 ARM/DISARM 시험
· CAB 현시와 사운드 경고 시험
· 신호 크로싱 시험
· 이동 방향 시험
· 비상 제동 시험
· 열차 기능 시험
· 레벨 전환 시험
- ATP 기능 시험 항목
· 상용 제동 시험
· 비상 제동 시험
· EOA 보호 시험
· UN 모드 시험
· SH 모드 시험
· 열차 방향 시험
· 열차 기능 시험
· 레벨 전환 시험
주요제품
공급실적
- 한국철도공사
(수도권철도차량정비단, 부산철도차량정비단, 호남철도차량정비단,
문산차량기지, 덕하차량기지, 시흥차량기지) - 국가철도공단
- GTX-A 운정차량기지
