Inspection

지상 차축발열 검지장치 (WATD)

고속 운행 중인 열차의 정확한 번호를 인식하는 국내 유일의 기술로
정밀한 냉각식 열화상 카메라로 차축 발열 측정

특징

  • 열차 운행 안정성 강화
    - 차축 이상의 원인이 되는 탈선·고장 방지



  • 차축 파손 사고 예방
    - 실시간 차축 상태 감지로 이상 발생 시 즉시 알림
    - 고온, 진동 등 위험 신호를 조기에 탐지하여 사고를 미연에 방지



  • 운영 효율성 개선
    - 고장으로 인한 운행 중지나 지연 최소화
    - 실시간 모니터링을 통해 빠른 의사결정 가능



  • 정비 효율성 향상
    - 불필요한 정비 비용 절감
    - 이상 징후 발생 시만 정비하므로 정비 자원 최적화



  • 측정 방법
    - 시스템이 위치 한 곳을 통과하는 차량 진입, 진출 확인
    - 차륜 순번 인식 후 냉각식 열화상 카메라 작동 준비

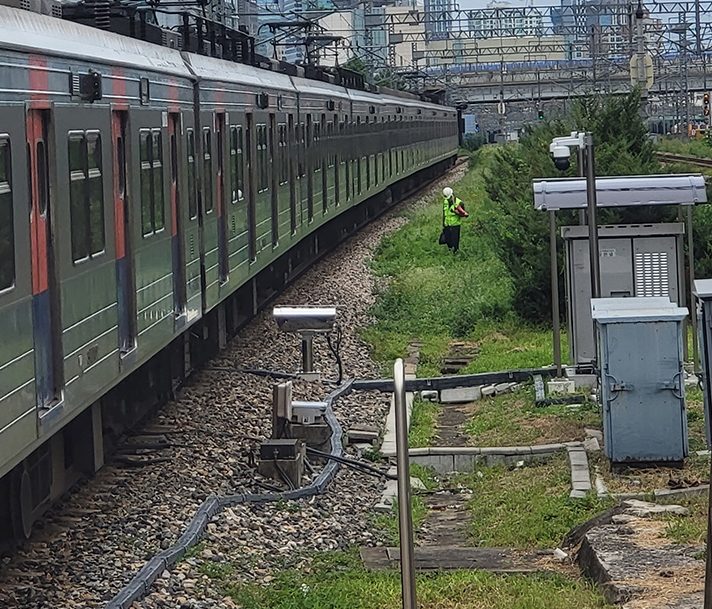

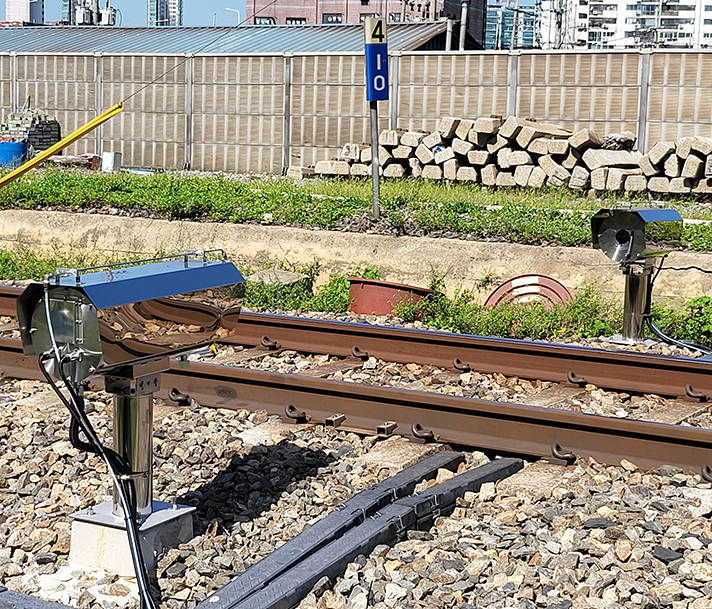

    - 차량 좌측과 우측에서 설치된 고정밀 열화상 카메라로 고속 이동 물체 촬영

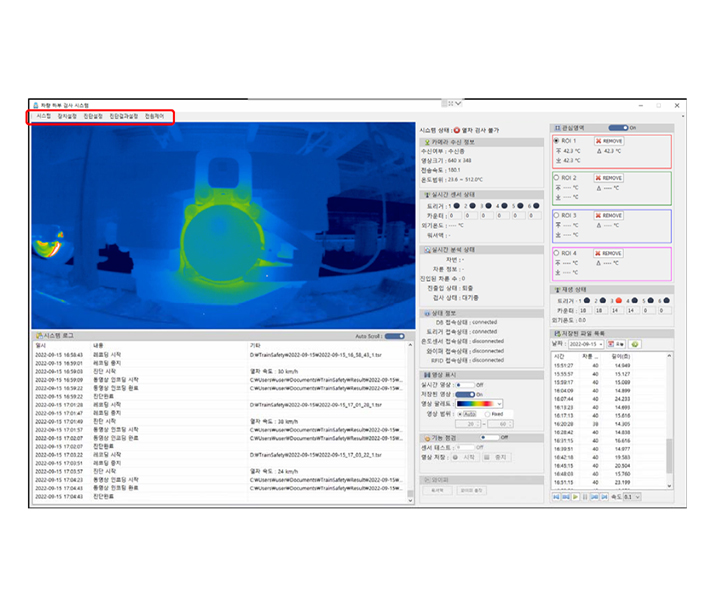

    - 로컬 판넬 서버에서 촬영된 이미지 자료 및 온도 검측 분석
    - CCTV로 장비 파손 및 도난 등 운영상태 실시간 확인

구성

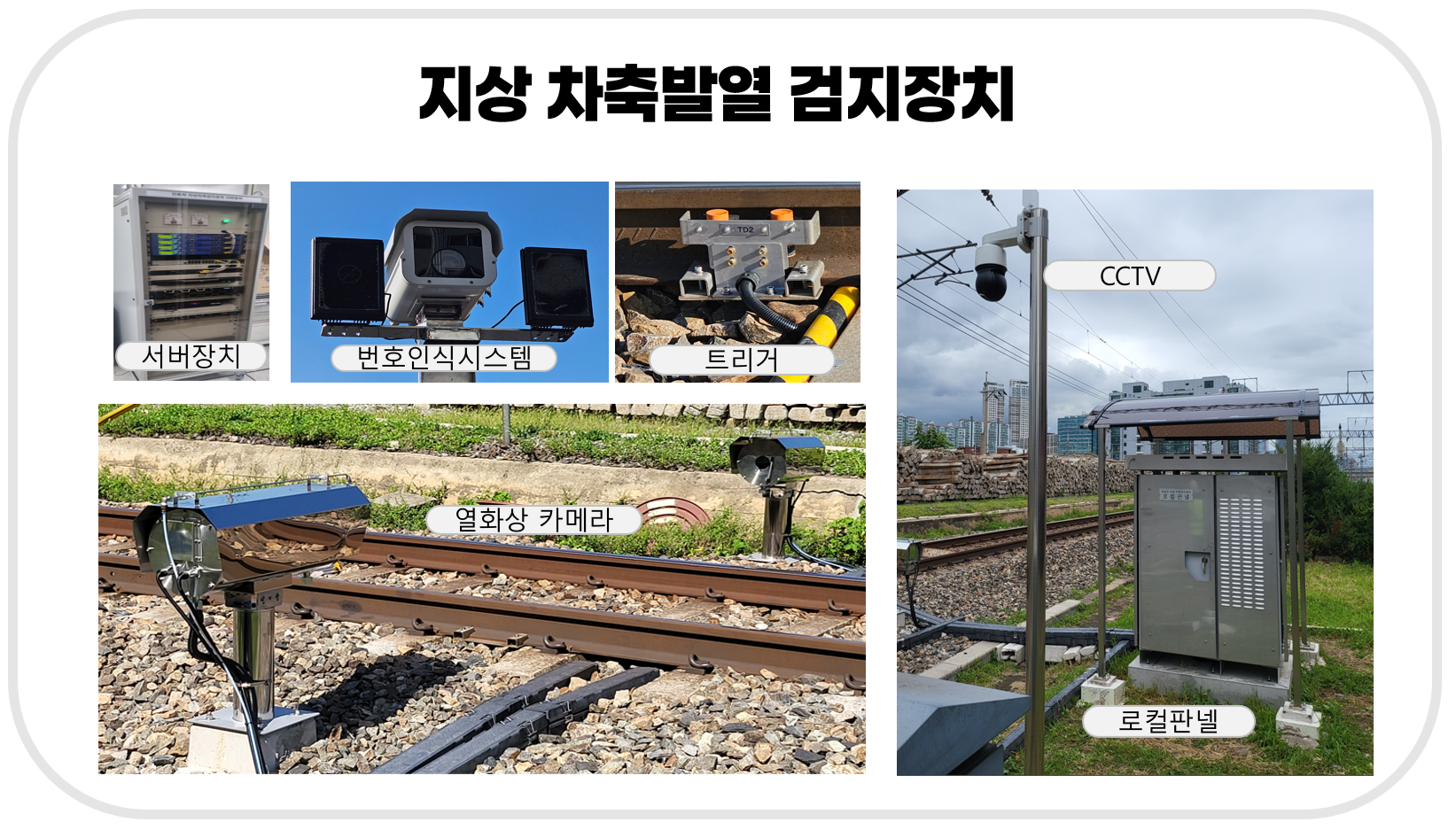

주요제품

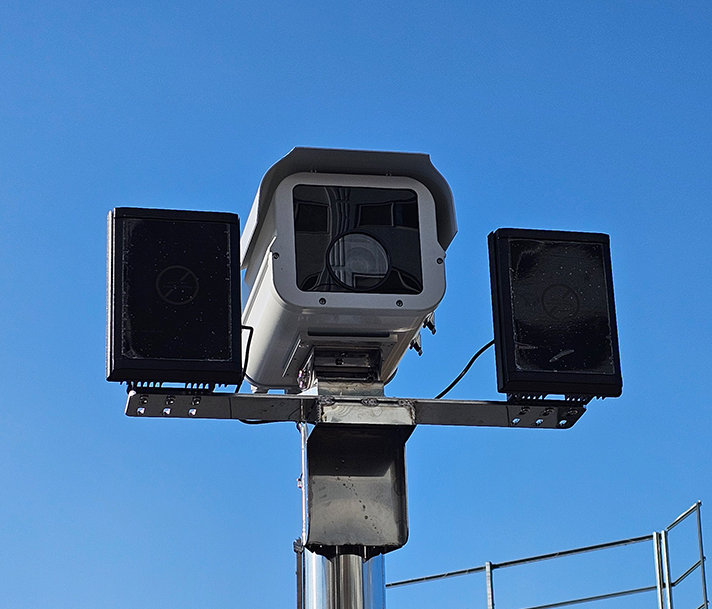

  • 번호인식시스템
    - 카메라, 이미지프로세싱, 딥러닝을 이용한 열차 번호 측정/인식 시스템
    - 열차의 종류마다 상이한 위치에 번호가 인쇄,부착되어있어도 인식 가능
    - 150km/h의 고속 이동 중인 열차도 정확하게 번호 인식 가능

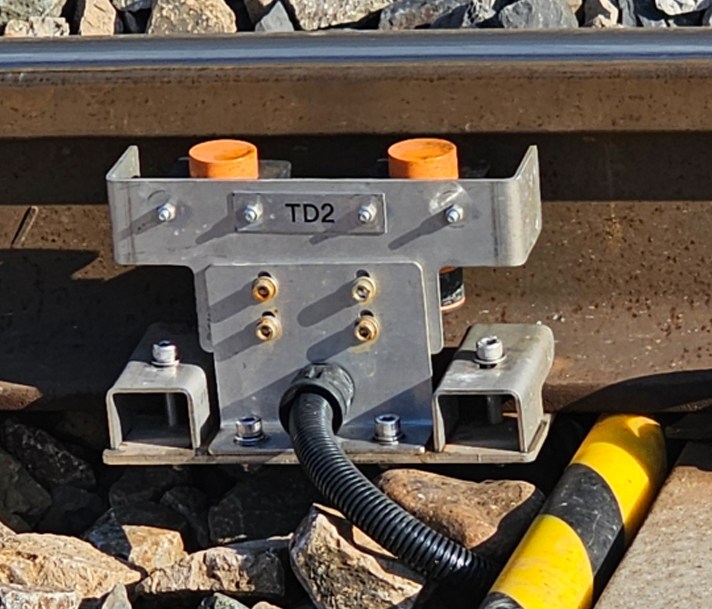

  • 트리거센서
    - 열차의 진입/진출을 감지하지 위한 센서
    - 트리거 센서 신호는 제어 장치로 전달되어 대기 상태에 있는 지상차축검지장치를 자동으로 기동하며 제어 장치에 의해 지상차축검지장치의 대기와 기동을 자동으로 제어, 반복함

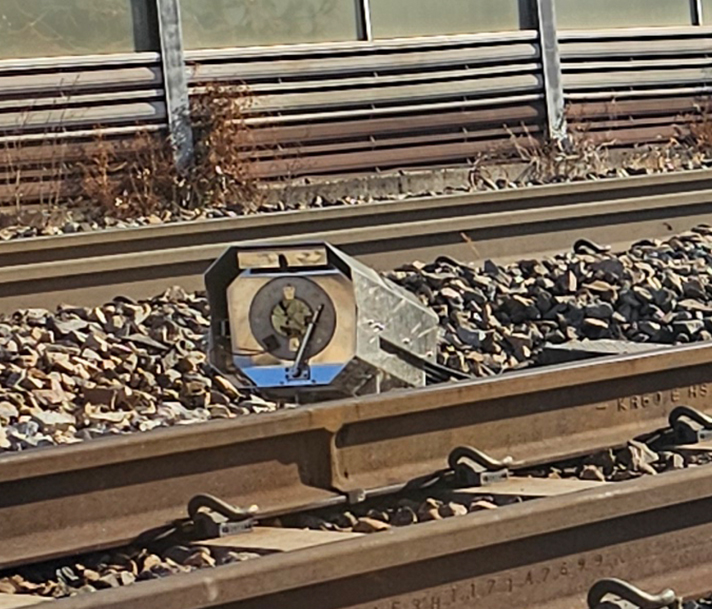

  • 열화상카메라
    - 열화상 방식의 카메라와 소프트웨어는 딥러닝등의 기술을 이용하여  시속 150km/h의 속도로 이동하는 열차의 모든 차축/차륜의 측정이 가능

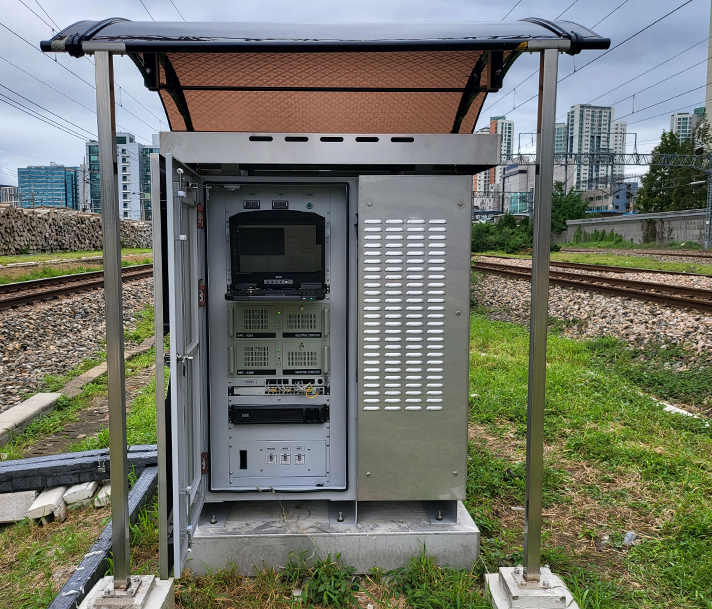

  • 로컬판넬
    - 열차의 진입/진출 시 열화상카메라를 제어하여 차축과 차륜의 열화상 자동 촬영
    - 소프트웨어에 의해 열차 편성에 구성된 모든 차축과 차륜의 온도를 자동 분석
    - 촬영한 열화상 이미지와 영상, 측정 데이터를 서버 장치로 저장함

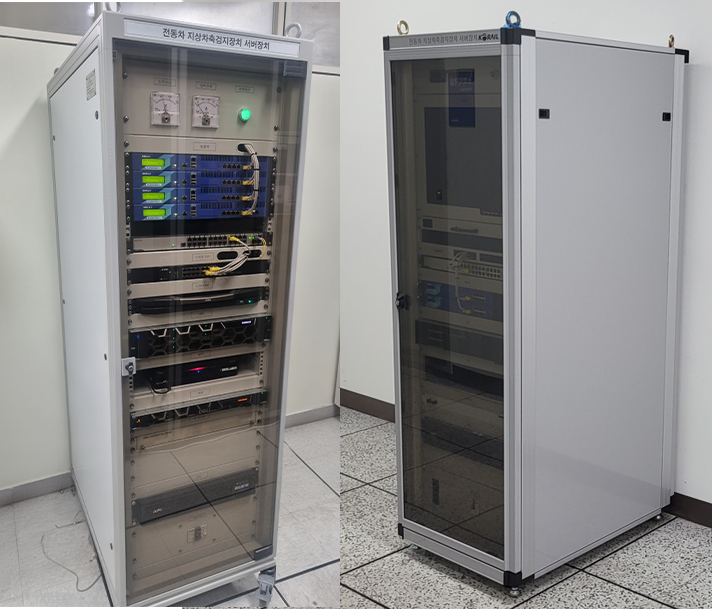

  • 서버장치
    - 지상차축검지장치로부터 측정/분석/저장된 데이터 (차량정보, 측정온도, 열화상이미지, 영상 등)을 저장하고 조회, 통계를 위한 장치
    - 고사양, 대용량 장치로 구성된 서버로 최소 6개월 이상의 자료를 저장 가능

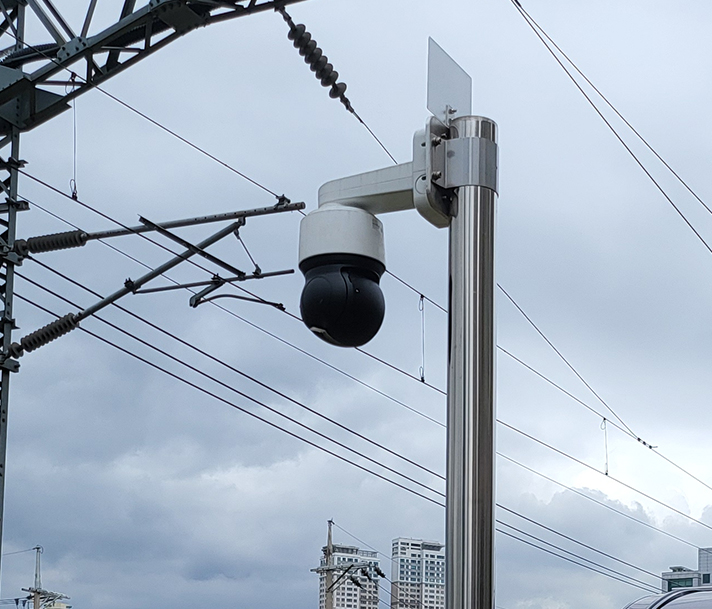

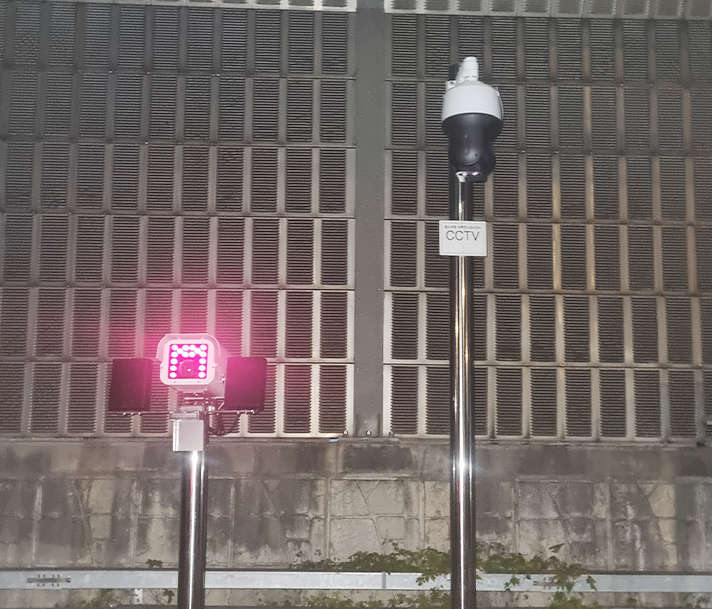

  • CCTV
    - 시설물 주변의 감시, 보안 범죄 예방을 위한 CCTV (폐쇄회로 텔레비전)

공급실적

  • 국내:
    한국철도공사 수도권광역본부 신도림역, 오산역
    한국철도공사 대전충남본부 조치원역, 소정리역
    한국철도공사 광주전남본부 순천역, 신기역
    한국철도공사 대구경북본부 영주역, 봉양역, 영주역, 아화역
    한국철도공사 부산경남본부 물금역​, 하남역, 진례역
