장애물 및 탈선감지장치(ODDS)
SIL2 국제 인증 획득한 국내 최초의 장애물 및 탈선 감지 장치
특징
-
특장점
- 국내 최초 장애물 및 탈선 감지장치 자체 개발로 현장 맞춤형 및 빠른 기술 지원 가능
- 운전실 장애물 감지, 운전실 탈선 감지, 각 객차별 탈선을 동시에 감지 가능
- 철도 환경에 최적화된 설계로 장시간 안정적인 운영 보장
- 장애물 및 탈선 감지장치, 객차 탈선 감지장치의 주요 기능을 제어기로 통합 관리
- 개발 단계에서부터 SIL2 인증 등 국제 수준에 맞는 Fail Safe 제품
-
주요 기능
- 장애물 감지 – 선로 위 장애물 등을 실시간 감지
- 탈선 감지 – 열차 탈선 상황을 실시간 감지
- 실시간 자기진단 – 센서 및 시스템을 상시 점검하고, 이상 발생 시 기관사에게 즉각 알람
- TCMS 연동 알람 – 장애물, 탈선 감지 정보를 열차 TCMS로 즉시 전송
- 비상제동 신호 전달 – 장애물, 탈선 상황 시 열차 제어 시스템에 비상제동 신호 발신
- 통합 제어기 관리 – 장애물, 탈선 감지 기능을 제어기로 통합관리하여 유지보수 용이
-
기술 검증
- 파괴 응력 측정 구조 해석 검증
- 충돌 시험 만족
- 진동 및 충격 시험 EN/IEC 61373 국제표준규격 만족
- 하중 시험 GM/RT2100 UK RSSB 표준 규격 만족
- 환경 시험 IEC 60068 Series, IEC 60529 국제표준규격 만족
- 전자파 시험 IEC 61000-4-X Series, EN55011/ CISPR 11 국제표준규격 만족
- RAMS(Reliability, Availability, Maintainability, Safety) 분석을 통한 신뢰성 등을 확보
구성
주요제품
-

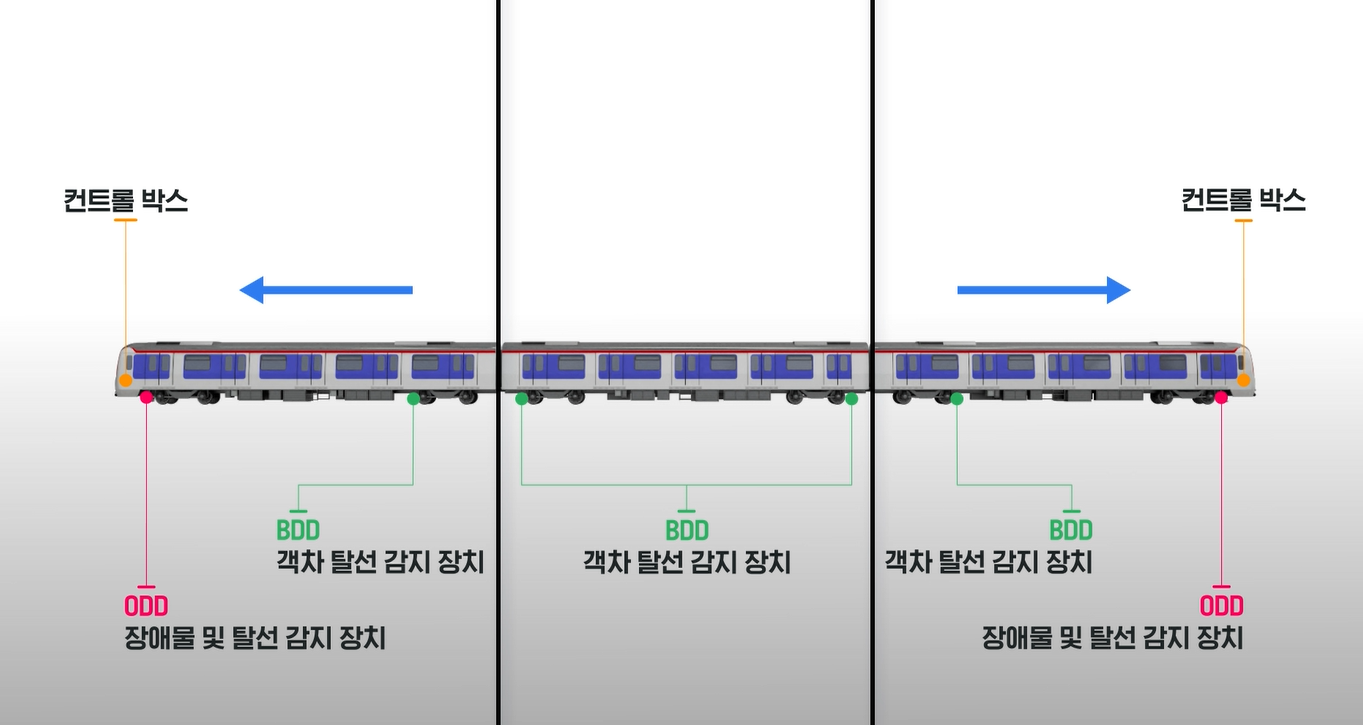

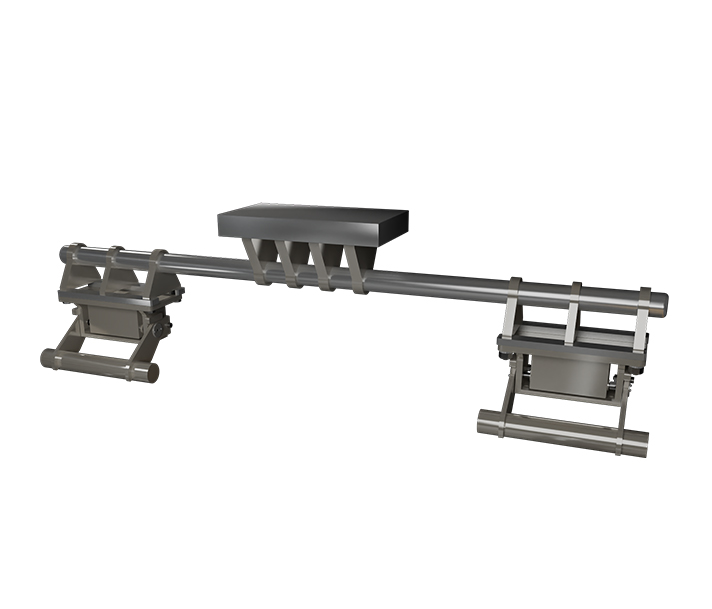

- 장애물 및 탈선 감지장치 ODD
- - 선로 위 장애물 등을 실시간 감지
- 장애물 감지 후 텐션스프링과 에너지 흡수 장치가 층격을 흡수
- 감지 기준 이상의 장애물 및 탈선 감지 시 즉시 비상 제동 신호 작동
-

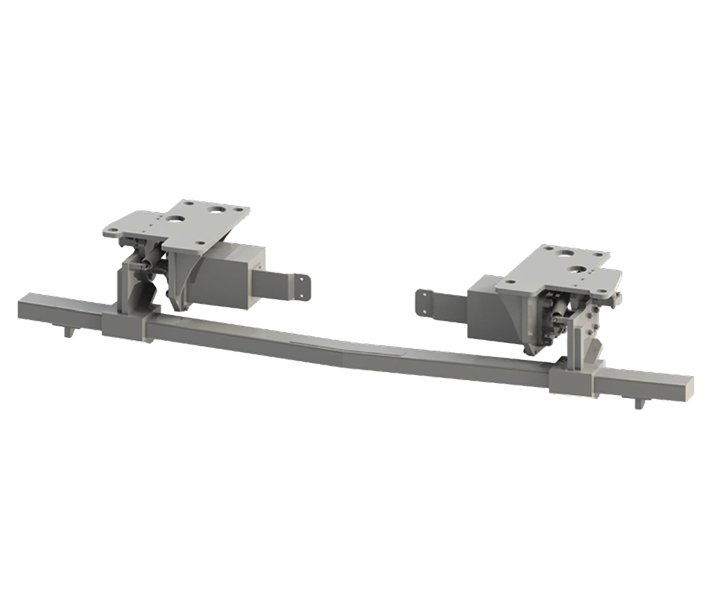

- 객차 탈선 감지장치 BDD
- - 열차 탈선 상황을 실시간 감지
- 감지 기준 이상의 객차 탈선 감지 시 즉시 비상 제동 신호 작동
-

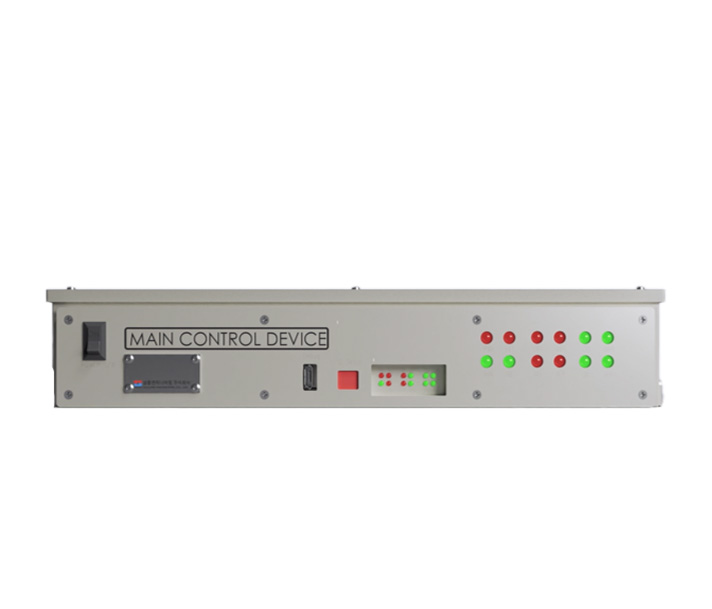

- 컨트롤박스
- - 센서 및 시스템을 상시 점검 및 자체의 이상 결함 모니터링 기능
- 감지 기준 이상의 장애물 또는 탈선 감지 시 즉시 비상 제동 신호 작동
- 이상 발생 시 장애물, 탈선 감지 정보를 열차 TCMS에 표시, 기록
인증

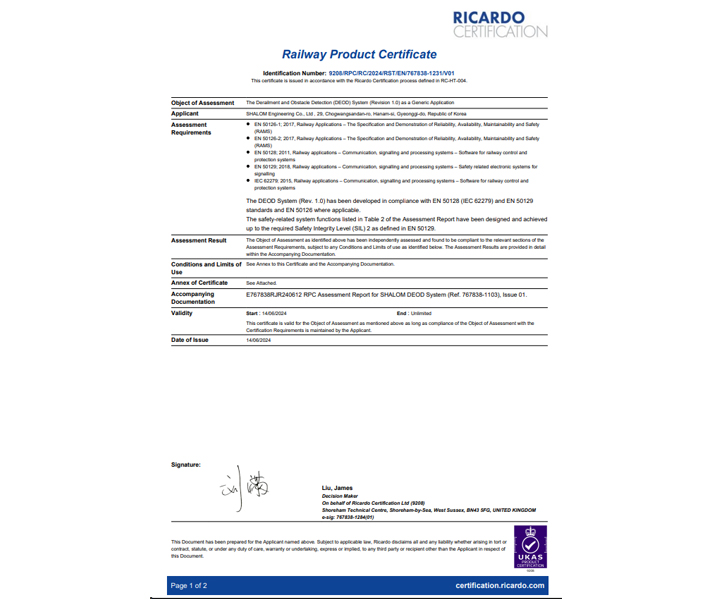

- 인증 - SIL2 국제 인증

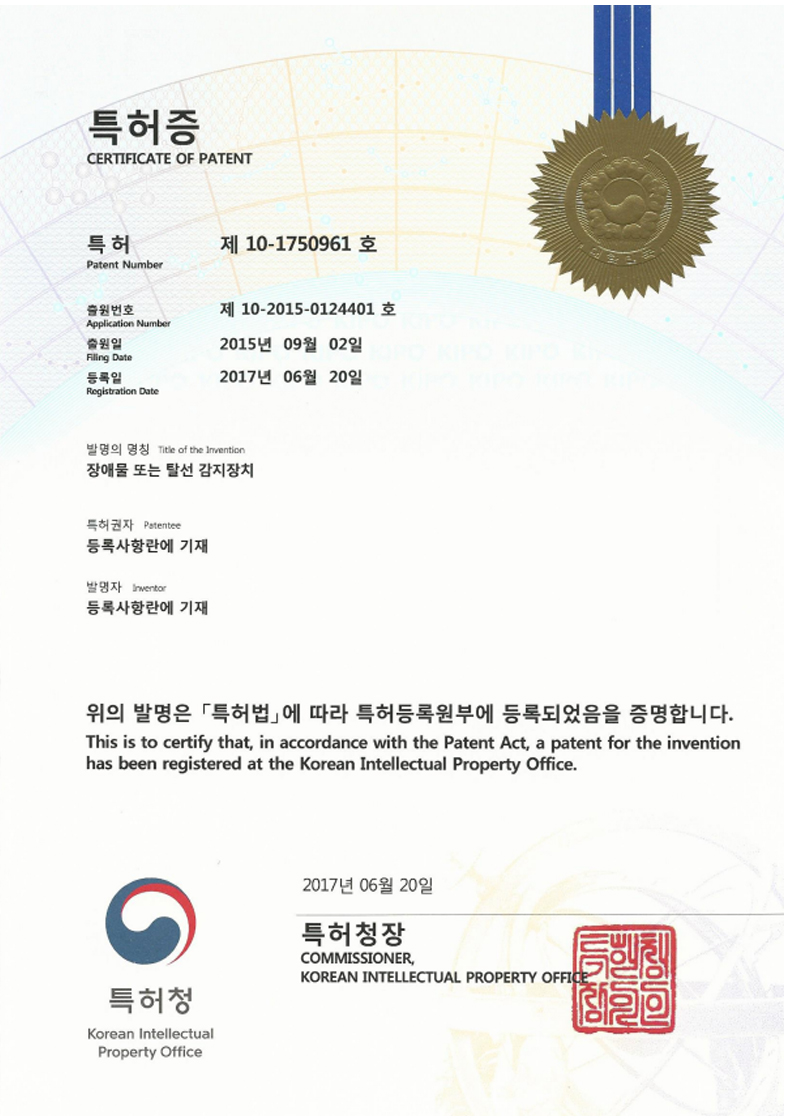

- 특허 - 장애물 및 탈선 감지장치
- 특허 - 열차 장애물 감지장치
- 특허 - 열차 장애물 및 탈선 감지시스템
- 특허 - 열차 장애물 감지 시스템 및 그 방법
- 특허 - 열차 장애물 감지시스템과 열차 탈선 감지시스템 및 이들을 구비한 시스템
공급실적
-
국내
김해경전철 , 신분당선, 인천2호선, 우이신설, 김포경전철
→ 특허 기술로 국내 경전철의 90%이상 공급
-
해외
- 홍콩 MTR SCL,
- 인도네시아 JAKPRO,
- 인도 RS10, 인도 MEGA , 인도 MRS1
- 인도 Bangalore 5RSDM, 인도 Ahmedabad GMRC, 인도 Surat GMRC
