ATP/ATC/ATS

확장형 ATP/ATC/ATS

특징

유럽 열차 제어 시스템(ETCS), 즉 자동 열차 방호 기능, TVM430 규격의 열차 제어 기능 및 ATS 기능을 통합하여 전방 열차의 위치에 따라 열차의 속도를 제어 및 방호하는 기능을 하나의 장치에 통합으로 구현

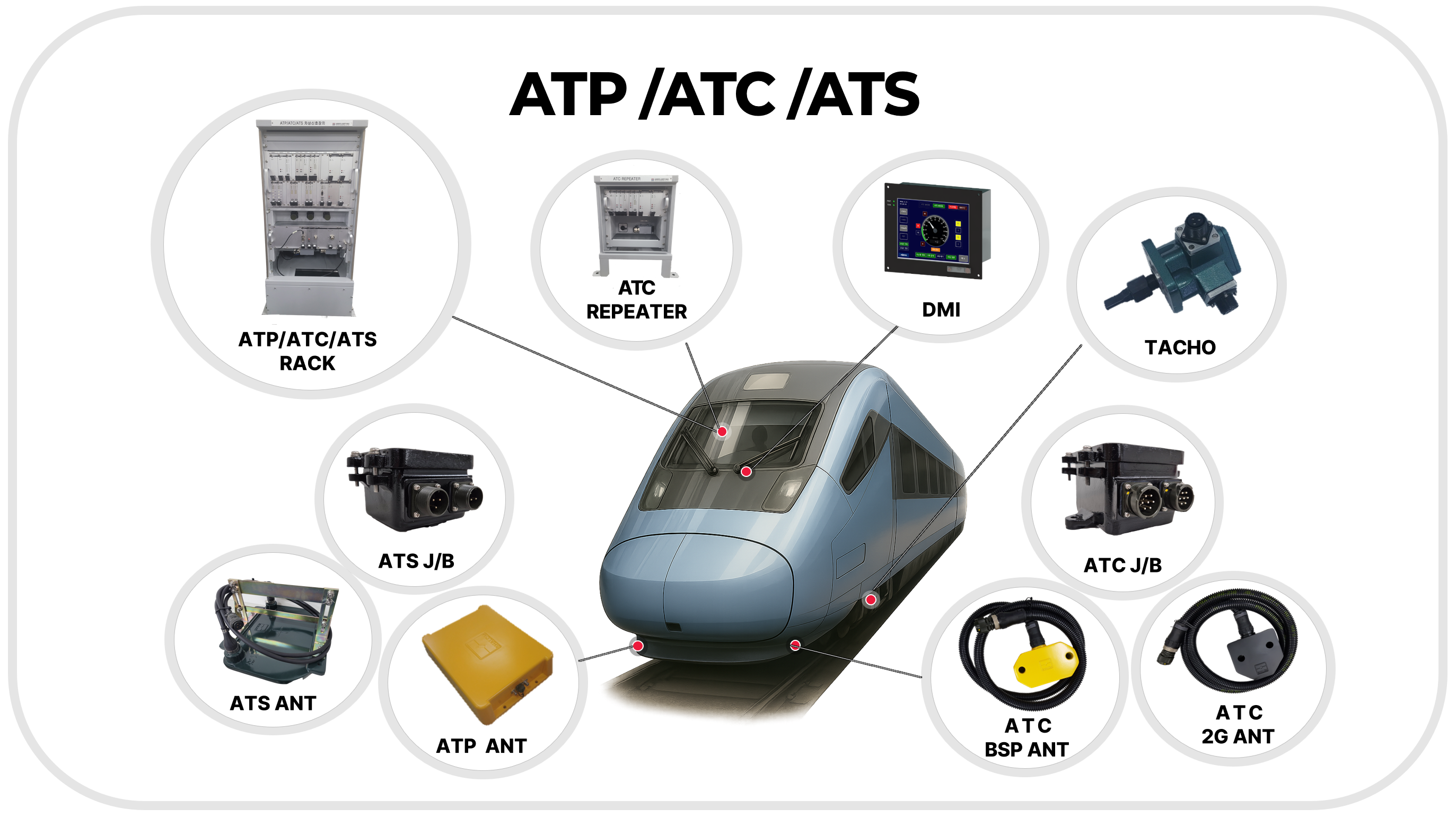

구성

주요제품

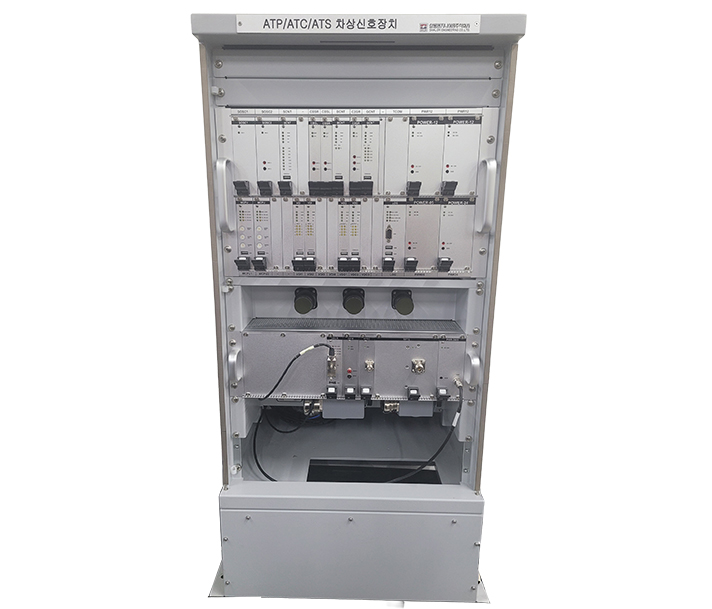

  • ATP/ATC/ATS 랙
    · ERTMS/ETCS LEVEL1 기반의 ATP 기능을 수행하는 BTM 장치
    · TVM430 규격의 2G(연속) 신호 수신부, BSP(불연속) 신호 수신부
    · 열차자동정차 기능을 수행하는 ATS 장치가 하나의 시스템에 통합으로 구성

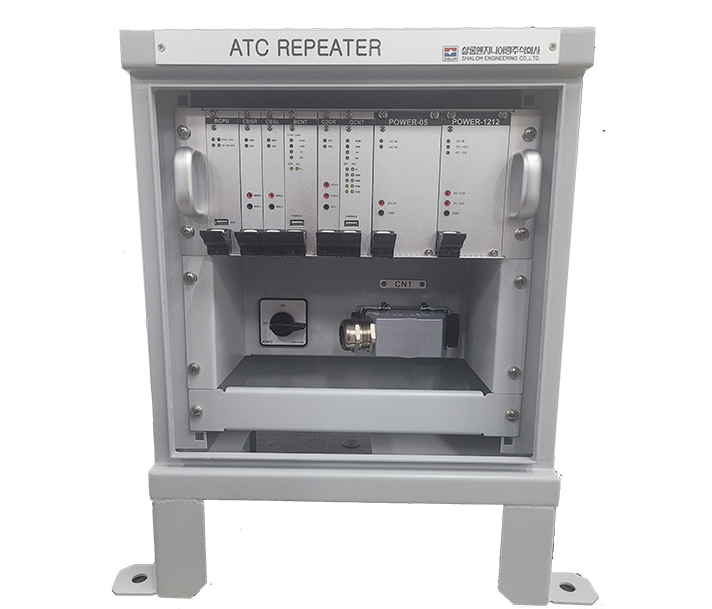

  • ATC 리피터
    후방용 2G(연속) 신호 수신부 및 BSP(불연속) 신호 수신부로 구성

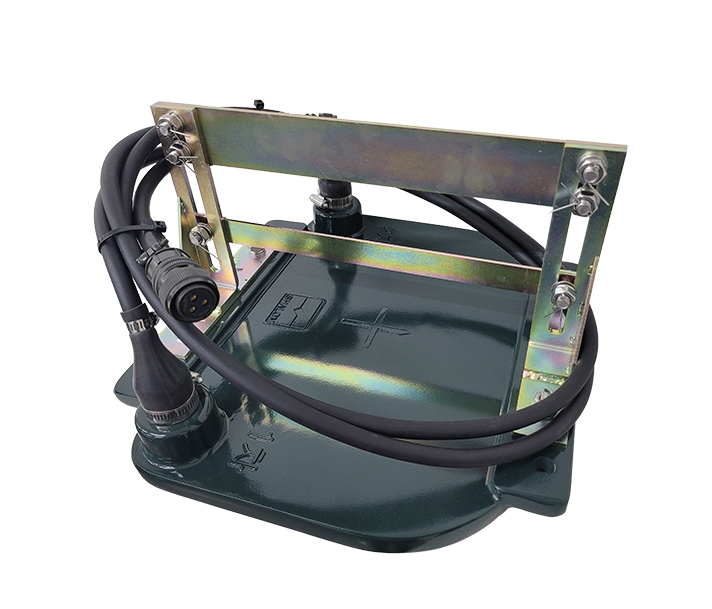

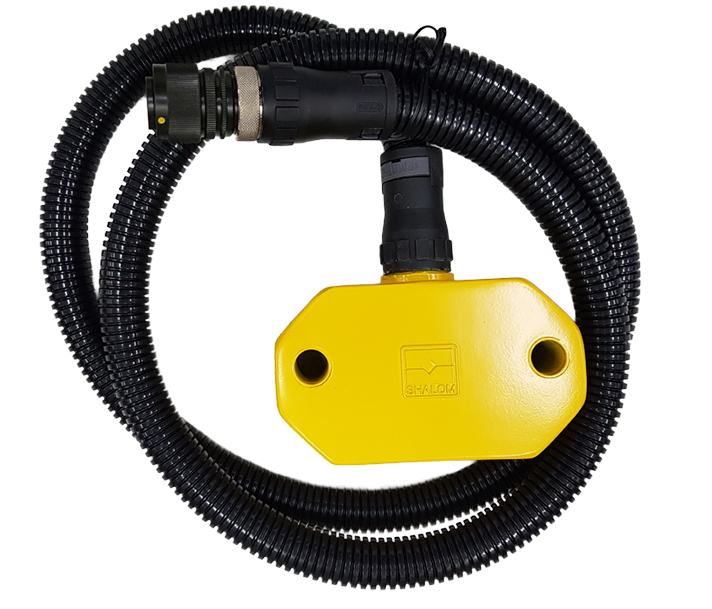

  • ATS 안테나
    ATS 지상자와 응동하여 응동주파수를 ATS 수신부에 전달하기 위한 차상안테나

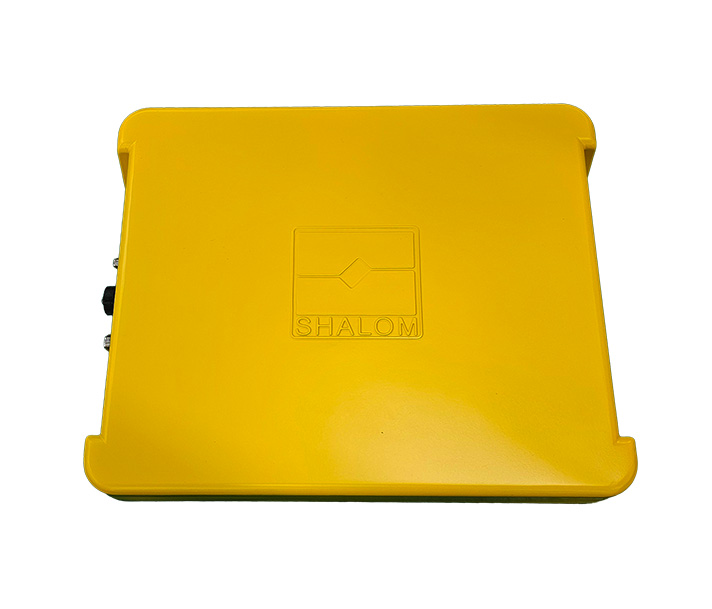

  • ATP BTM 안테나
    BTM 장치와 연결되어 지상으로 전력파를 송출하고 지상 발리스로부터 데이터를 수신하기 위한 안테나

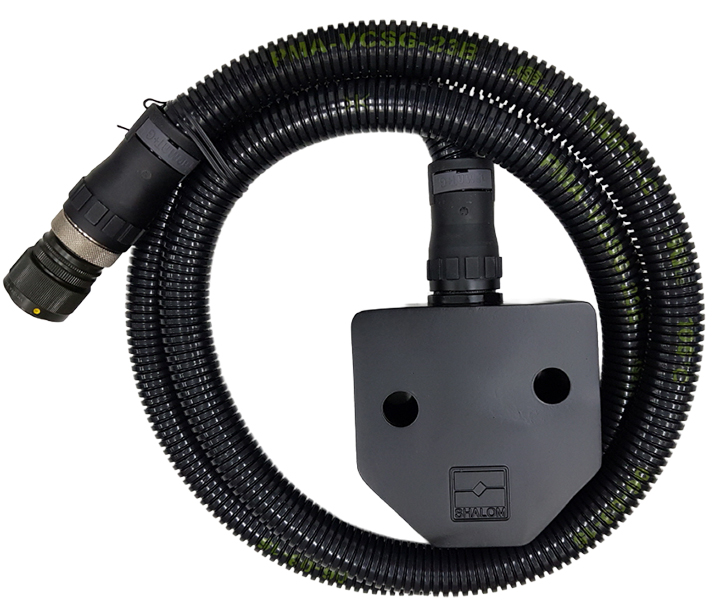

  • ATC BSP 안테나
    BSP(불연속) 신호 수신 안테나

  • ATC 2G 안테나
    2G(연속) 신호 수신 안테나

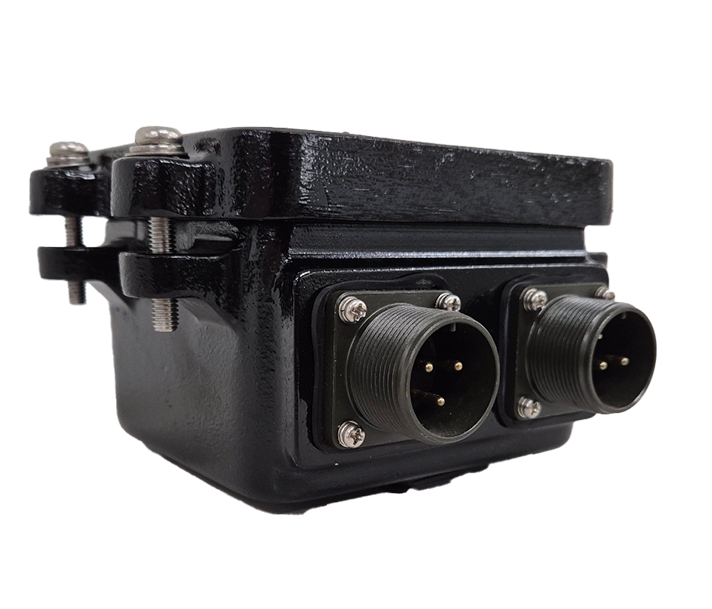

  • 안테나 접속함
    2G(연속) 안테나 및 BSP(불연속) 안테나와 수신부를 연결하는 접속함

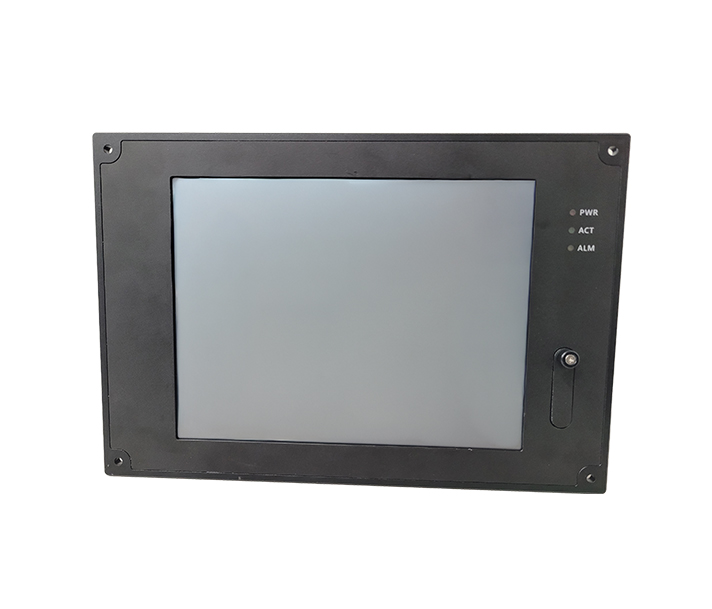

  • 운전자표시장치 DMI
    · 정밀 터치패드 제공
    · 분리된 이중계 통신채널
    · 운영데이타 저장 및 간편 다운로드 기능 제공
    · 최적화된 커널 및 OS 적용으로 안정된 운용 환경 제공

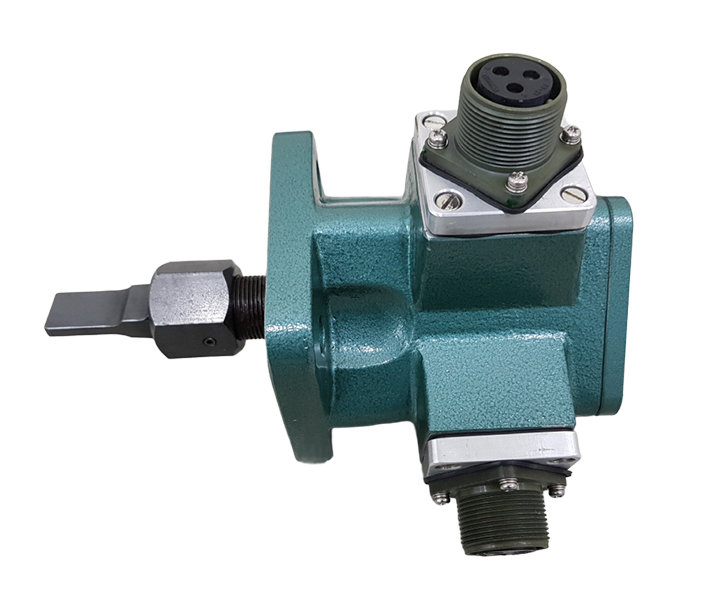

  • 타코메타 (속도검출기)
    · 홀 센서를 통한 반 영구적 기능
    · 각 채널별 분리된 속도 신호 출력
    · EVC에서 요구하는 출력 채널 수 제공
    · IP 요구 사항 충족

인증

  • 특허 - ATP와 ATC와 ATS 통합시스템 및 그 운용방법

공급실적

  • 한국철도공사, 국가철도공단
